Docker搭建一个功能强大开源的在线画图工具-web版drawio

yyzq
2022-10-21 / 0 评论 / 6 点赞 / 1,093 阅读 / 482 字
广告 广告

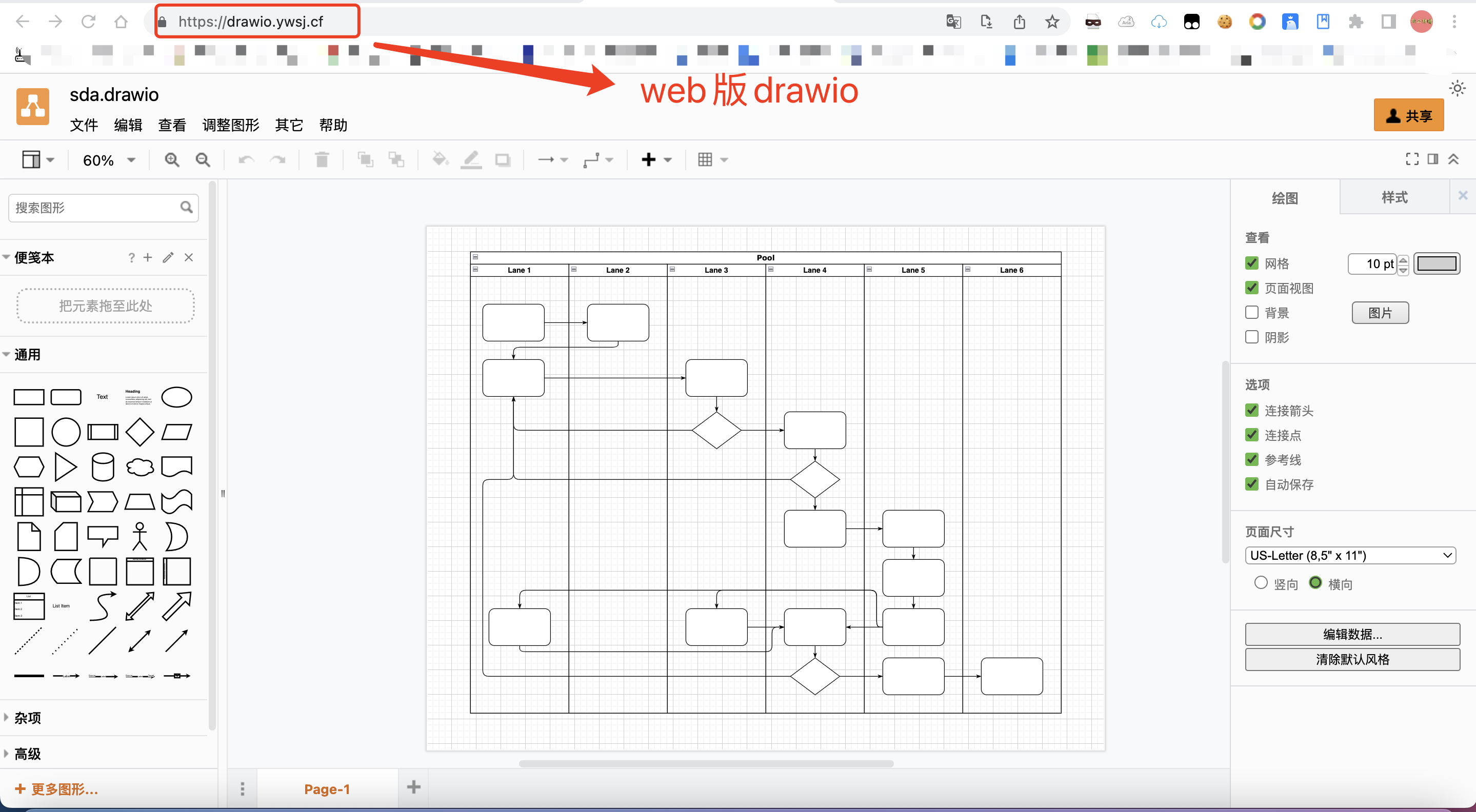

先看效果

直接在网页打开drawio画图工具
Demo:
https://drawio.ywsj.cf/
123

Drawio简介

Drawio是一款功能强大的在线画图工具,他可以画流程图,图表,Cloud(AWS,GCP,IBM,Azure),工程,地图,UML,线框,…等等,它不仅有桌面版(Window,Mac,Linux,Chrome Os)而且还有可以部署在服务器的web版,我们可以在任何有互联网的地方打开网页就可直接使用,非常便捷。

今天的教程主要是演示如何在我们的linux服务器用docker搭建这样一个在线画图工具-drawio

官方github

https://github.com/jgraph/drawio

桌面版github

https://github.com/jgraph/drawio-desktop/releases

教程开始

一、安装docker

安装docker非常简单可以参考我之前的教程
Centos安装docker
Ubuntu Install Docker

二、docker一键部署drawio

docker run -itd --restart=always  --name="draw" -p 8083:8080 -p 8445:8443 jgraph/drawio

draw是容器名称可以自定义
8083端口和8445端口可以自定义
以上命令执行完以后我们可以看下容器是否运行正常

docker ps #查看正在运行的容器
CONTAINER ID   IMAGE           COMMAND                  CREATED          STATUS          PORTS                                                                                  NAMES
475ee9bd4e05   jgraph/drawio   "/docker-entrypoint.…"   13 seconds ago   Up 12 seconds   0.0.0.0:8083->8080/tcp, :::8083->8080/tcp, 0.0.0.0:8445->8443/tcp, :::8445->8443/tcp   draw

STATUS是 Up代表运行正常

三、打开页面直接使用

我们打开ip:8083端口即可直接使用
首次打开可能比较慢,他需要加载一些选项,大家耐心等待即可

四、反向代理(可选)

反向代理有两种方式

1)可以使用Nginx Proxy Manager

搭建中文版Nginx Proxy Manager教程请参考这个
NginxProxyManager中文版安装教程

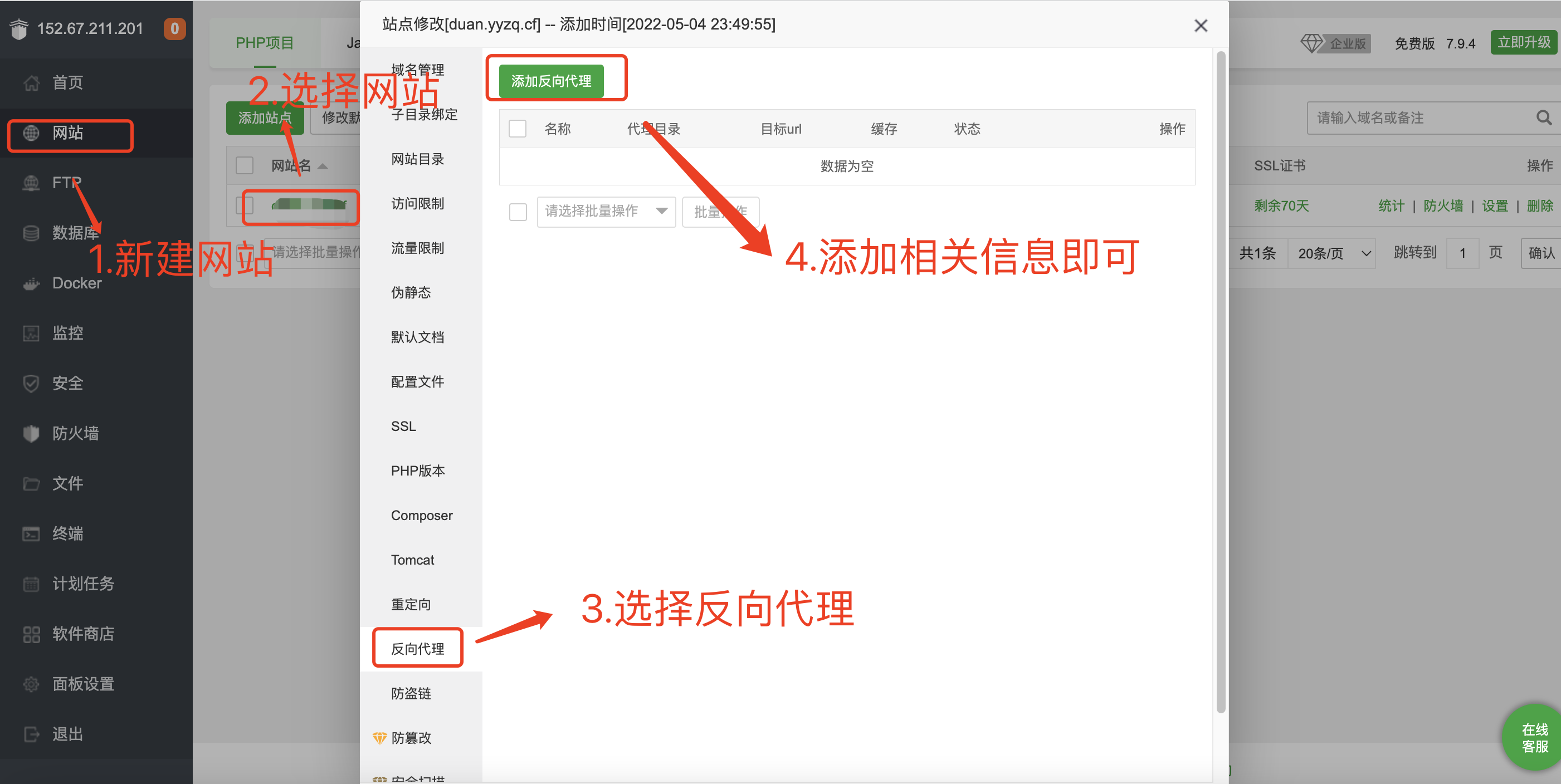

2)也可以使用宝塔面板的反向代理

按照图示步骤操作即可
2

6
